Технические данные трансформаторов TMГ 63-250
Тип трансформатора |
Номина-льная мощность | Номинальное напряжение |
Напряжение короткого замыкания (при 75°С) |
Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования | Потери холостого хода |
Потери короткого замыкания (при 75°С) |
Масса полная | Масса масла | |
ВН |
НН |
|||||||||
P kVA |
V |
V |
Uz % |
% |
Po W |
Pk W |
kg |
kg |
||
TMГ-63 /10/0.4-У1 |
63 | 6000 | 400 | 4,5 | У/Ун-0;Д/Ун-11 | ПБВ±2x2,5 | 200 | 1250 | 530 | 138 |
10000 | ||||||||||
6000 | 4,7 | У/Zн-11 | 1400 | |||||||
10000 | ||||||||||
TMГ-100/10/0.4-У1 | 100 | 6000 | 400 | 4,5 | У/Ун-0;Д/Ун-11 | ПБВ±2x2,5 | 260 | 1900 / или 1750 / | 678 | 178 |
10000 | ||||||||||
6000 | 4,7 | У/Zн-11 | 2030 | |||||||
10000 |
Допуски: ГОСТ 11677

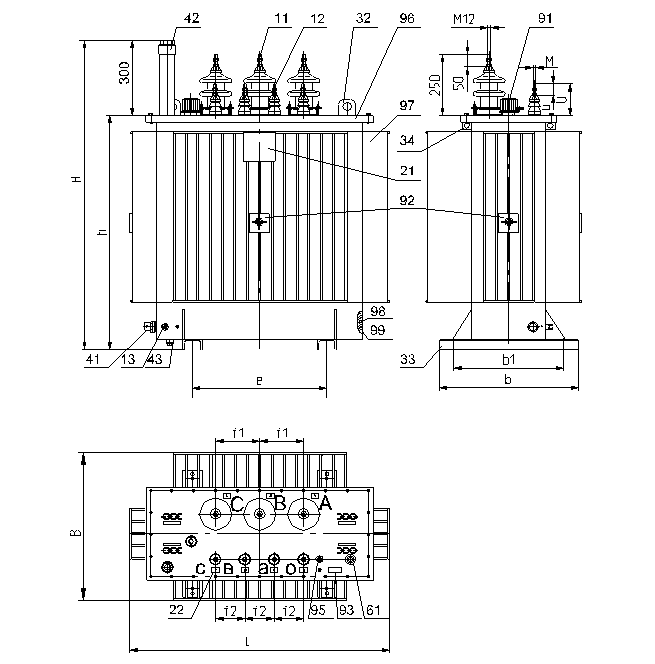

Общий вид и основные узлы трансформаторов
- 11. Вводы ВН ВСТА 10/250-2 УХЛ1
- 12. Вводы НН ВСТ 1/250-1 УХЛ1
- 13. Элемент для подсоединения заземления трансформатора – M12
- 21. Табличка трансформатора
- 22. Таблички обозначения присоединения вводов
- 32. Скобы для подъема трансформатора, активной части (включая крышку)
- 33. Тяговое приспособление для продольного и поперечного перемещения трансформатора (при отсутствии заказа на катки - швеллеры используются для крепления трансформатора на фундаменте)
- 34. Скобы для раскрепления трансформатора при транспортировке
- 41. Кран для слива и отбора пробы масла
- 42. Патрубок для заливки трансформатора маслом со штуцером с внутренней резьбой G 11/2"
- 43. Пробка для слива остатков масла
- 61. Карман для термометра
- по DIN 42 554T на 3/4 заполнен трансформаторным маслом
- (при отсутствии заказа на термометр - заглушен пробкой)
- ±2*2.5)
- 92. Таблички центра тяжести трансформатора
- 93. Табличка заводского номера трансформатора
- 95. Элемент для подсоединения заземления крышки трансформатора – B M12.
- 96. Крышка трансформатора
- 97. Бак трансформатора
- 98. Активная часть трансформатора
- 99. Трансформаторное масло
Габаритные, присоединительные и установочные размеры трансформаторов
Размеры в мм
Тип трансформатора | L | B | H | h | f1 | f2 | U | u | M | e | b | b1 |
TMГ-63 /10/0.4-У1 | 930 | 615 | 1130 | 830 | 180 | 100 | 135 | 50 | М 12 | 400 | 520 | 350 |
TMГ-100/10/0.4-У1 | 1010 | 655 | 1240 | 940 | 180 | 120 | 135 | 50 | М 12 | 550 | 560 | 450 |
Технические данные трансформаторов
Тип трансформатора |
Номина-льная мощность | Номинальное напряжение |
Напряжение короткого замыкания (при 75°С) |
Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования | Потери холостого хода |
Потери короткого замыкания (при 75°С) |
Масса полная |
Масса масла |
|
ВН |
НН |
|||||||||
P kVA |
V |
V |
Uz % |
% |
Po W |
Pk W |
kg |
kg |
||
TMГ-160/10/0.4-У1 | 160 | 6000 | 400 | 4,5 | У/Ун-0;Д/Ун-11 | ПБВ±2x2,5 | 375 | 2600 | 915 | 233 |
10000 | ||||||||||
TMГ-250/10/0.4-У1 | 250 | 6000 | 400 | 4,5 | У/Ун-0;Д/Ун-11 | ПБВ±2x2,5 | 530 | 3700 | 1192 | 307 |
10000 |
Допуски: ГОСТ 11677
Общий вид и основные узлы трансформаторов
- 11. Вводы ВН ВСТА 10/250-2 УХЛ1
- 12. Вводы НН
- TM-160/10/0,4-У1: ВСТ 1/400-1 УХЛ1
- TM-250/10/0,4-У1: ВСТ 1/630-1 УХЛ1
- 13.Элемент для подсоединения заземления трансформатора –
- В M12
- 21.Табличка трансформатора
- 22.Таблички обозначения присоединения вводов
- 31.Катки для продольного и поперечного перемещения трансформатора по DIN 42 561 (при их заказе потребителем)
- 32.Скобы для подъема трансформатора, активной части (включая крышку)
- 33.Тяговое приспособление для продольного и поперечного перемещения трансформатора (при отсутствии заказа на катки -швеллеры используются для крепления трансформатора на фундаменте)
- 34.Скобы для раскрепления трансформатора при транспортировке
- 41.Кран для слива и отбора пробы масла
- 42.Патрубок для заливки трансформатора маслом со штуцером с внутренней резьбой G1 1/2"
- 43.Пробка для слива остатков масла
- 61.Карман для термометра
- по DIN 42 554T на 3/4 заполнен трансформаторным маслом
- (при отсутствии заказа на термометр - заглушен пробкой)
- ±2*2.5)
- 92.Таблички центра тяжести трансформатора
- 93.Табличка заводского номера трансформатора
- 95.Элемент для подсоединения заземления крышки трансформатора – B M12.
- 96.Крышка трансформатора
- 97. Бак трансформатора
- 98.Активная часть трансформатора
- 99.Трансформаторное масло
Габаритные, присоединительные и установочные размеры трансформаторов
Размеры в мм
Тип трансформатора | L | B | H | H1 | h | f1 | f2 | U | u | M | e | b | s | d |
TMГ-160/10/0.4-У1 | 1130 | 745 | 1265 | 1380 | 965 | 180 | 120 | 170 | 70 | M16 | 550 | 660 | 40 | 125 |
TMГ-250/10/0.4-У1 | 1270 | 780 | 1335 | 1450 | 1035 | 180 | 120 | 180 | 80 | M20 | 550 | 660 | 40 | 125 |
Технические данные трансформаторов
Тип трансформатора |
Номина-льная мощность | Номинальное напряжение |
Напряжение короткого замыкания (при 75°С) |
Схема и группа соединения обмоток | Вид, диапазон и число ступеней регулирования | Потери холостого хода |
Потери короткого замыкания (при 75°С) |
Масса полная | Масса масла | |
ВН |
НН |
|||||||||
P kVA |
V |
V |
Uz % |
% |
Po W |
Pk W |
kg |
kg |
||
TMГ-63 /10/0.4-У1 | 63 | 6000 | 400 | 4,5 | У/Ун-0 | ПБВ±2x2,5 | 205 | 1250 | 470 | 125 |
10000 | ||||||||||
TMГ-100/10/0.4-У1 | 100 | 6000 | 400 | 4,5 | У/Ун-0 | ПБВ±2x2,5 | 280 | 1900 | 620 | 165 |
10000 | ||||||||||
TMГ-160/10/0.4-У1 | 160 | 6000 | 400 | 4,5 | У/Ун-0 | ПБВ±2x2,5 | 420 | 2650 | 810 | 205 |
10000 | ||||||||||
TMГ-250/10/0.4-У1 | 250 | 6000 | 400 | 4,5 | У/Ун-0 | ПБВ±2x2,5 | 560 | 3800 | 1005 | 245 |
10000 |
Допуски: ГОСТ 11677
Общий вид и основные узлы трансформаторов
- 11. Вводы ВН ВСТА 10/250-2 УХЛ1
- 12. Вводы НН
- ТМГ-63/10/0,4-У1: ВСТ 0,5/100-1 УХЛ1
- ТМГ-100-160/10/0,4-У1:ВСТ1/400-1 УХЛ1 ТМГ-250/10/0,4-У1 :ВСТ1/630-1 УХЛ1
- 13. Элемент для подсоединения заземления трансформатора – M12
- 21. Табличка трансформатора
- 22. Таблички обозначения присоединения вводов
- 32. Скобы для подъема трансформатора, активной части (включая крышку)
- 33. Тяговое приспособление для продольного и поперечного перемещения трансформатора (при отсутствии заказа на катки - швеллеры используются для крепления трансформатора на фундаменте)
- 34. Скобы для раскрепления трансформатора при транспортировке
- 41. Кран для слива и отбора пробы масла
- 42. Патрубок для заливки трансформатора маслом со штуцером с внутренней резьбой G 11/2"
- 43. Пробка для слива остатков масла
- 61. Карман для термометра
- по DIN 42 554T на 3/4 заполнен трансформаторным маслом
- (при отсутствии заказа на термометр - заглушен пробкой)
- ±2*2.5)
- 92. Таблички центра тяжести трансформатора
- 93. Табличка заводского номера трансформатора
- 95. Элемент для подсоединения заземления крышки трансформатора – B M12.
- 96. Крышка трансформатора
- 97. Бак трансформатора
- 98. Активная часть трансформатора
- 99. Трансформаторное масло
Габаритные, присоединительные и установочные размеры трансформаторов
Размеры в мм
Тип трансформатора | L | B | H | h | f1 | f2 | U | u | M | e | b | b1 |
TMГ-63 /10/0.4-У1 | 870 | 530 | 1160 | 860 | 180 | 95 | 73 | 26 | М 8 | 400 | 520 | 350 |
TMГ-100/10/0.4-У1 | 1050 | 615 | 1260 | 960 | 180 | 120 | 170 | 70 | М16 | 550 | 560 | 450 |
TMГ-160/10/0.4-У1 | 1170 | 720 | 1225 | 925 | 180 | 120 | 170 | 70 | M16 | 550 | 660 | 550 |
TMГ-250/10/0.4-У1 | 1280 | 740 | 1300 | 1000 | 180 | 120 | 180 | 80 | M20 | 550 | 660 | 550 |
